产品详情：购买涂装流水线、涂装设备、了解涂装设备及冷喷锌设备工艺、涂装设备价格、涂装流水线、涂装设备、涂装流水线前（表面）处理设备使用说明，请仔细浏览本网页并观看下部视频，更多视频请扫底部二维码获取。
| 冷喷锌是什么：由纯度高于99.995%的原子化提炼的锌粉。挥发性溶剂，有机树脂，助剂组成的单组份新型防腐材料，可在常温下实现冷镀喷锌，涂层锌含量在96%以上。 |
冷喷锌主要特征：
1、常温便捷施工，镀层锌含量在96%以上，具有优异的防腐性能；
2、单组分，无双组分类涂料各种弊端；
3、附着力强，良好重涂性能；
4、环保涂料，无毒无味；
5、抗滑移，可用于高强度螺栓摩擦面防腐；
6、对镀锌有良好修复性能；
7、持续抗温能力为80℃，瞬间抗热为180℃。
8、储存、运输及施工过程更安全。 |

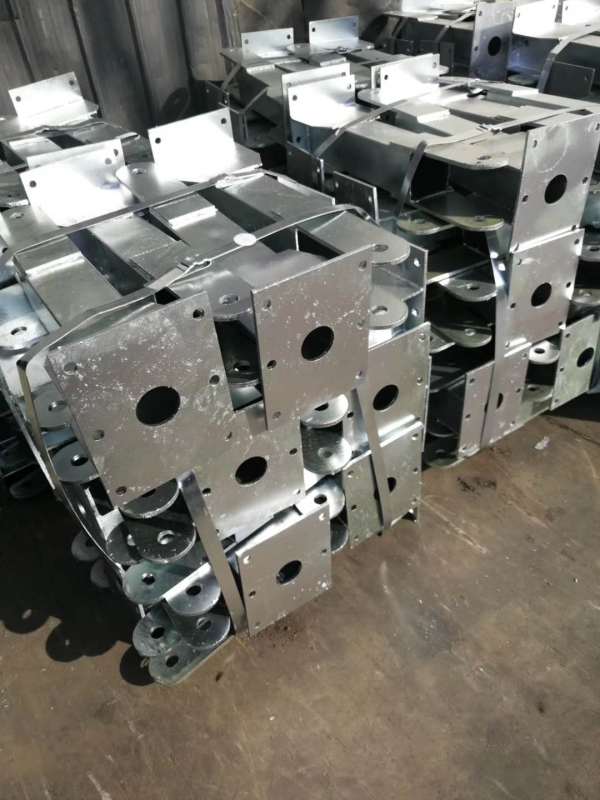

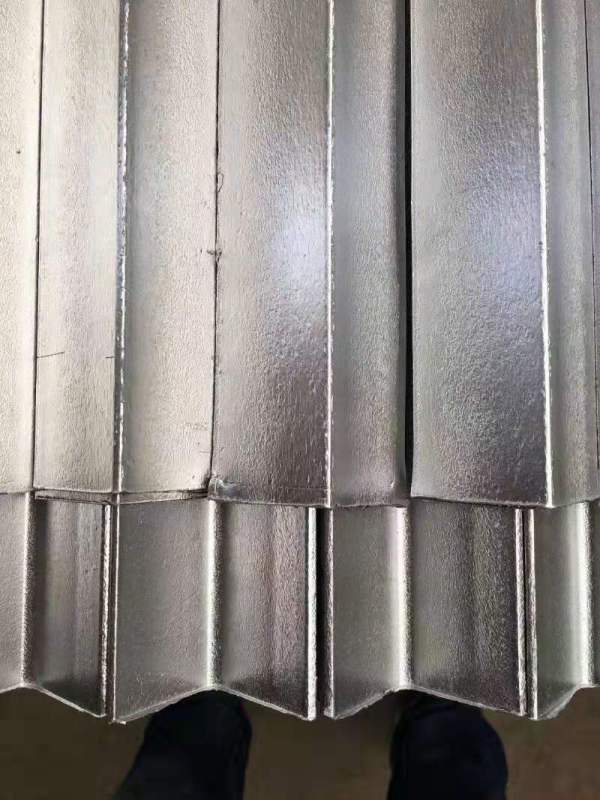

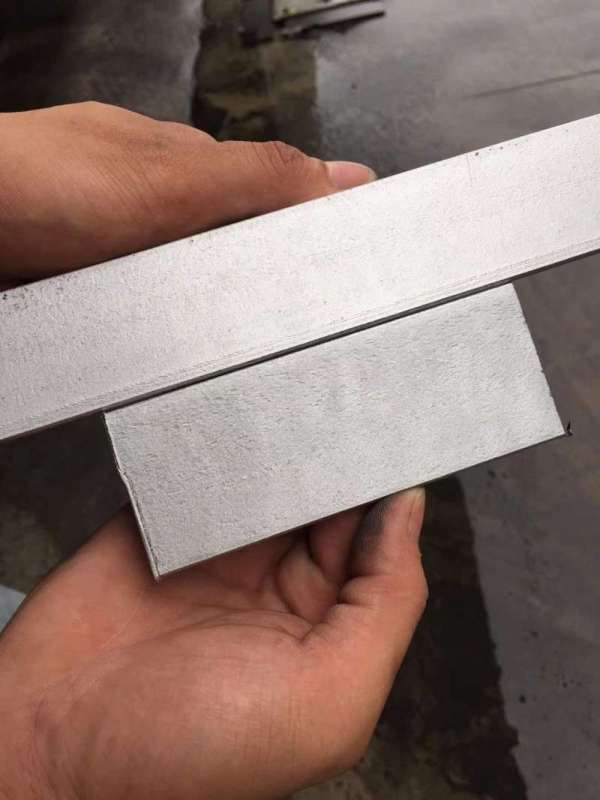

| 冷喷锌用途：用于多种重腐蚀环境下钢铁防护，广泛适用于桥梁、电力、港口、机械、建筑等行业钢结构设施的长效防腐，可替代热浸锌、热喷锌，也可应用于热镀锌层破损修补。对钢铁具有优异的阴极保护作用和屏蔽保护作用。 |
|
| 冷喷锌优点：钢铁表面锌涂镀阴极防护的一种新材料，可在常温下施工，干膜纯锌含量在96％以上的锌镀层。冷喷锌具备镀锌及普通涂料的双重优点，提供阴极保护及屏障保护双重功能，防腐性能优异，可常温便捷施工，将“镀锌”变得如刷油漆一样简单，是替代热浸锌、热喷锌的最好材料。 |
|
冷喷锌前期处理：
一，冷喷锌前处理
1 钢结构喷砂或抛丸达到ISO8501《涂装前钢材表面锈蚀等级和防锈等级》Sa 2.5级。
2 对预处理达不到要求的地方，用电动砂轮打磨至St 3级，重点打磨的地方有：边角毛刺，转角，焊缝，焊缝处理方法用锤子打点后用钢刷拉毛，有油污的地方一定要处理干净。 |
二，冷喷锌涂装
1 环境条件：涂装时相对湿度小于85％，空气中不得有灰尘。
2 油漆准备
2.1 油漆打开时先检查颜色状态是否正常，然后彻底搅拌均匀。
2.2 涂第一道冷喷锌时，刷涂和无气喷涂按照5％的比例开稀释冷喷锌，有气喷涂添加5～10％稀释剂，喷涂第二道时，刷涂和无气喷涂添加0～5％稀释剂，有气喷涂视喷涂条件，添加5～10％稀释剂。
2.3 喷涂设备与喷枪，在使用前都必须清洗干净，搅拌机、搅拌杆必须清洗干净，不得混用。
3 清洁检查：涂装之前辅助工除尘清洁，检查员检验合格后，方可涂装。
4 冷喷锌涂装
4.1 选择涂装设备：工件表面宽度在25cm以上的用无气喷涂，10～25cm用有气喷涂，10cm以下工件，采用刷涂。
4.2 预涂：用刷子对焊缝、转角、切边、螺孔、板边缘以及难涂部位刷涂一遍，进行预涂。
4.3 分道涂装：气管一定要接油水分离器，有气喷涂选用2.5mm孔径喷嘴，枪嘴与工件表面距离大约为25cm，喷幅宽度大约为15cm,喷涂次数为往复3遍，每个工位喷涂停留时间大约为1分钟，第—道干膜厚度达到40um，干燥后45分钟，涂第二道，往复走枪2遍，涂到要求厚度80um，一道和二道的涂法采取十字交差。
4.4 无气喷涂采用z型喷嘴，整个设备必须清洁，压缩比推荐在1：30左右，喷幅40cm左右。
4.5 刷涂采用不掉毛优质漆刷，采用十字交叉法均匀刷涂，保证涂料良好渗透，注意防止流挂及不均匀。
4.6 涂装要求：不流挂，均匀，无漏喷，表面无针眼，缩孔等弊病。
4.7 检验员检查涂层表面状况及厚度情况合格后，方可进入下一道工序。 |
三，检验
涂装质量检查，检查项目为：外观，附着力，膜厚，按1～3㎡测一个点90％以上测点合格，未达到规定值的膜厚值也不应底于规定值的90％，否则予以重新处理。 |
四，安全问题
涂料保存在阴凉干燥除，不得有火源，作业现场不能吸烟，不能有焊接等火源。作业工配戴好防护工具，工人佩戴安全帽，着统一工作服。 |
五，修补养护
涂层涂装完毕后，对涂层进行检查及修补，涂层未干时，附近严禁喷砂，涂层涂装好10小时内不得淋雨、吊装，搬运构件应用软质材料包住吊钩，防止损伤涂层，工人不得踩踏工件，注意避免搬运时手套等油污污染。 |
冷喷锌产品说明：
冷喷锌是由纯度高于99.995%以原子化提炼的锌粉、挥发性溶剂、有机树脂、助剂组成的单组分新型防腐材料。
冷喷锌主要特征：
（1）干燥漆膜中金属锌粉含量高达96%，涂层与钢铁基体之间的电位差高达-1060mV，具有比热镀锌处理更优异的防锈效果；
（2）涂层具有优良地抗污性能；
（3）附着力强，可多次涂覆，可涂覆各种颜色面漆；
（4）单组分体系，施工便捷，不受使用时间限制，无需混合的工序，适用范围宽；
（5）环保经济。 |
| 冷喷锌设计用途： |
| 用于钢铁长效防腐，可单层使用，也可与各类防腐涂料配套使用（醇酸类油漆除外），满足各种防护要求，可取代热镀锌、热喷锌、铝工艺；同时，可对已有的热镀锌、热喷锌构件进行后期维护、保养。 |
冷喷锌表面处理：
| 冷喷锌技术指标： |

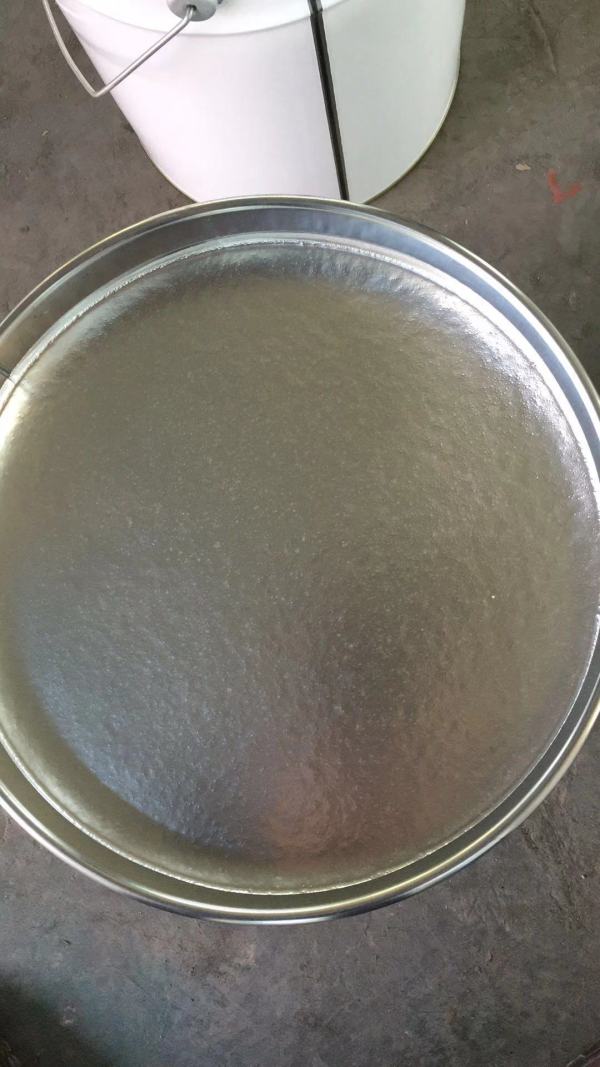

外观： 锌灰色/银白色液体
比重： 2.76±0.04 Kg/L
附着力： 1级
闪点： 47℃
固含： 80±3％
干燥时间： 表干10-30分钟，实干48小时
理论涂布率： 0.263 Kg / m2（40um干膜） |
钢材表面：去除待涂装的钢结构表面油脂、灰尘、疏松颗粒及其它污染物。钢材表面应进行喷砂（抛丸）处理，达到等级ISO8501 Sa2.5级标准，表面粗糙度Rz40-60μm，耐盐分量在50mg/m2； 对于不能采用喷砂处理的部位需电动工具打磨，达到ISO8501 St3级标准。 旧的镀锌层或热镀锌的表面，需将其表面灰尘、油污及疏松层清洁干净，光滑表面打毛糙。
施工条件:
施工环境温度：－10℃至50℃，钢板表面温度高于露点温度3℃以上。
施工环境湿度：无苛刻要求，相对湿度大于85%也可涂装。
冷喷锌施工参数:
稀释剂/清洗剂:专用稀释剂 |
施工方式手工涂刷·辊刷空气喷涂高压无空气喷涂稀释剂用量（重量比%）0-55-100-5 喷涂参数
施工方式空气喷涂高压无空气喷涂喷出压力Mpa0.3-0.410.0-16.0喷嘴孔径MM1.5-2.50.48-0.63 活化期：单组分，无活化期限制。 |
冷喷锌成分：
环氧涂料，氯化橡胶涂料，丙烯酸涂料，聚氨酯涂料，沥青涂料等。
注：不能复涂醇酸类涂料。
冷喷锌干燥时间:
通风状况、温度、漆膜厚度、涂层度数等因素均会相应的影响干燥时间，下表所列典型数据基于下列条件：通风良好（室外或空气自然流通）钢板温度/'C5-1010-2020-3030-40表干/分20-3015-2010-155-10中间漆最短涂装间隔/小时24161210最长涂装间隔/小时无限制，保证表面清洁 无盐分 |
1、使用和处理本品应遵守有关国家或当地政府规定的安全法规。
2、放置于低温、干燥、通风的地方，远离火源。
3、需使用专用稀释剂。
4、若不慎溅入眼睛，立即用大量清水冲洗，并到附近医院就诊。
5、锌粉会与水分发生反应，，防止在使用和存放过程中水分的混入。
